力士樂REXROTH液壓方向短管閥 4WE6D7X/HG24N9K4

電磁閥R901087088 4WE6D70/HG24N9K4

公稱尺寸 6，符號 D，磁鐵操作，24 V DC

中等性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。

直營

滑閥

連接圖 ISO 4401-03-02-0-05

壓力 [bar] 315

體積流量 [l/min] 60

活塞符號 符號 D

控件 磁鐵操作

連接類型 板材結構

標稱尺寸 6

驅動類型 帶電磁操作

連接數 4

開關位置數 2

電源電壓 24 VDC

電插頭 設備插頭 3 針 (2 + PE)

電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.26

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6...H

規格 6

組件系列 7X

大工作壓力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型號

標準型號

油口安裝面符合 DIN 24340，形式 A

帶濕式插腳的直流線圈

電磁線圈可旋轉

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

隱式手動應急操作

WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。

這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置。控制閥芯由帶濕式插腳的線圈啟動。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油！

線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。

手動應急操作可在線圈不通電的情況下控制閥芯。

德國力士樂REXROTH電磁閥訂貨號和型號：

R901089245 4WE6C70/HG24N9K4

R901087088 4WE6D70/HG24N9K4

R901130746 4WE6D70/OFHG24N9K4

R901087087 4WE6E70/HG24N9K4

R901178717 4WE6E70/HG24N9K4/V

R901108990 4WE6J70/HG24N9K4/B10

R901133322 4WE6HA70/HG24N9K4

R901089241 4WE6J70/HG24N9K4

R901108705 4WE6JB70/HG24N9K4

R901137806 4WE6JA-70/HG24N9K4/V

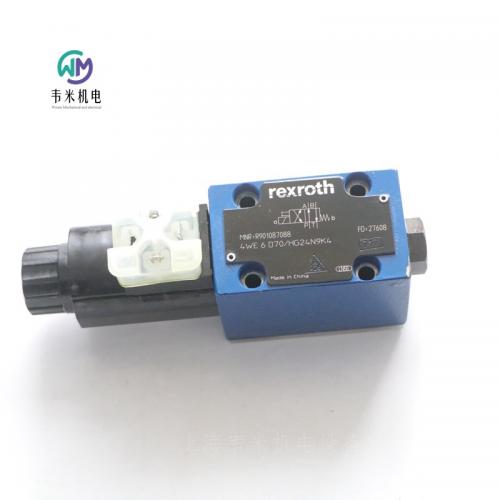

力士樂電磁閥4WE6D70/HG24N9K4
